注意力机制作为一种资源分配方案, 将有限的计算资源用来处理更重要的信息, 是解决信息超载问题的主要手段。卷积注意力模块 (convolutional block attention module, CBAM)是2018年由Woo等^[16]提出的一种轻量级通用的注意力模块, 可以在通道和空间两个维度上关注重要信息。

CBAM的结构如图3所示, CBAM包含两个独立的子块, 通道注意力模块（channel attention module）和空间注意力模块（spatial attention module）, 两个模块分别凸出通道维度和空间维度上的重要特征。

图3

Fig. 3

	Figure Option ViewDownloadNew Window
	图3 CBAM结构图[16]Fig. 3 CBAM structure [16]

ConvLSTM网络是2015年由Shi等^[17]提出, 用于解决降水预报问题。ConvLSTM网络是将原LSTM网络的全连接权重改为了卷积权重, 这种改进使LSTM网络能够同时掌握时间和空间信息, 克服了只能建模序列的问题。为了更好地了解输入和状态, 可以把它们想象成站在空间网格上的向量, ConvLSTM通过输入和其他本地邻居过去状态来确定网格中某个网格的未来状态。这可以很容易地通过在状态到状态和输入到状态的转换中使用卷积运算符来实现, 其实现状态如图4所示。

图4

Fig. 4

	Figure Option ViewDownloadNew Window
	图4 ConvLSTM内部结构[17]Fig. 4 Inner structure of ConvLSTM[17]

本文设计了一种基于C3D和CBAM-ConvLSTM的犯罪事件视频场景分类模型, 旨在准确高效地对监控视频中的犯罪事件进行分类。基于C3D和CBAM- ConvLSTM的犯罪事件视频场景分类主要包括两部分：视频特征提取部分和视频事件分类部分。

视频特征提取部分由C3D网络提取局部时空特征, 然后结合3维时空注意力和3维通道注意力, 凸出比较重要的局部时空特征; 视频事件分类部分由CBAM-ConvLSTM提取视频的全局时空特征, 然后由全连接层映射出最终结果。论文提出的模型架构如图5所示。

图5

Fig. 5

	Figure Option ViewDownloadNew Window
	图5 模型架构图Fig. 5 Model architecture adopted with this paper

模型的特征提取部分（图5中红线的上半部分）, 先用预训练的C3D网络提取监控视频的局部时空特征, 然后将提取的视频特征序列放入3维时空注意力和3维通道注意力模块中, 用于凸显分类相关特征或削弱无关特征。模型的视频分类部分（图5中红线的下半部分）把上半部分提取的局部特征序列作为输入, 利用CBAM-ConvLSTM网络提取局部特征序列的全局时序特征和全局空间特征。

因为本文提出的CBAM-ConvLSTM是ConvLSTM与注意力结合, 使得网络在提取时序特征的同时也加强了对空间特征的提取。最后使用全连接层对全局特征进行分类。

在模型的特征提取部分, 文中对其空间注意力机制和通道注意力机制作出改进, 将本为2维的注意力机制中加入时间维度, 转变为3维注意力机制, 使得模型不仅能在空间维度和通道维度上凸显出重要特征, 也能在时间维度上凸显出重要特征, 改进后的注意力机制将在本文2.2节中详细介绍。

在模型的视频事件分类部分, 文中对ConvLSTM网络作出改进, 旨在提取更有利于提高分类准确性的全局特征。改进后的网络将在本文2.3节中详细介绍。

2.2.1 3维通道注意力模块

在卷积中, 一个卷积核代表了一个通道, 不同的卷积核对特征的影响也不同, 使用通道注意力的目的是在不同的时间上将注意力集中在对最终结果影响较大的通道上。通道注意力模块由两个池化层、多层感知机、激活函数组成。3维通道注意力的网络模型架构如图6所示。

图6

Fig. 6

	Figure Option ViewDownloadNew Window
	图6 3维通道注意力模型图[16]Fig. 6 3D channel attention model [16]

其中⊕表示按位相加, 表示sigmoid的激活函数。具体实现过程为：首先分别利用3维平均值池化和3维最大值池化来聚合输入特征的空间信息, 生成两种不同的时空上下文描述符; 再将两个时空上下文描述符分别送入一个共享权重的多层感知机中, 得到两个特征图; 最后将得到的两个特征图进行逐元素求和并用sigmoid函数激活得到最后的通道注意力权重。通道注意力的计算公式为：

$M_{C}(F)=\sigma(\operatorname{MLP}(\operatorname{AvgPool} 3 d(F))+\operatorname{MLP}(\operatorname{MaxPool} 3 d(F))) $（1）

其中MLP代表两层神经网络, σ 代表sigmoid激活函数。由于本文输入的是视频序列, 包含时序信息, 所以将通道注意力模块中的平均池化、最大池化由2维扩展为3维, 即输入由（batchsize, channel, height, width）改为（batchsize, channel, time_sequential, height, width）。

2.2.2 3维时空注意力模块

3维时空注意力主要是为了集中注意力在对分类有利的时间和空间特征区域上, 是对3维通道注意力的补充。时空注意力模块由两个池化层、一个卷积层、一个激活函数组成。时空注意力模块的具体模型架构如图7所示：

图7

Fig. 7

	Figure Option ViewDownloadNew Window
	图7 3维时空注意力模型图[16]Fig. 7 3D spatio-temporal attention model [16]

时空注意力的具体过程为：首先分别利用平均池化和最大池化来聚合输入特征的通道信息, 生成两种不同的通道上下文描述符; 再将两个通道上下文描述符拼接在一起, 并经过一个卷积核为7× 7× 7的卷积层进行信息的聚合; 最后用sigmoid函数激活得到时空注意力权重。时空注意力的计算公式为：

$M_{S}(F)=\sigma\left(f^{7 \times 7 \times 7}([\operatorname{AvgPool}(F) ; \operatorname{MaxPool}(F)])\right) $（2）

其中ƒ ^{7× 7× 7}代表卷积核为7× 7× 7的卷积运算, σ 代表sigmoid激活函数。与通道注意力相似, 本文对空间注意力机制也做出了修改, 不但将空间注意力中的平均池化、最大池化由2维扩展为3维, 还将2维卷积换成了3维卷积, 改进之后的空间注意力机制变为时空注意力机制, 因为改进后的注意力机制不仅可以聚焦重要的局部空间信息, 还能聚焦重要的局部时间信息, 能够在时间和空间两个维度上突出重要特征。

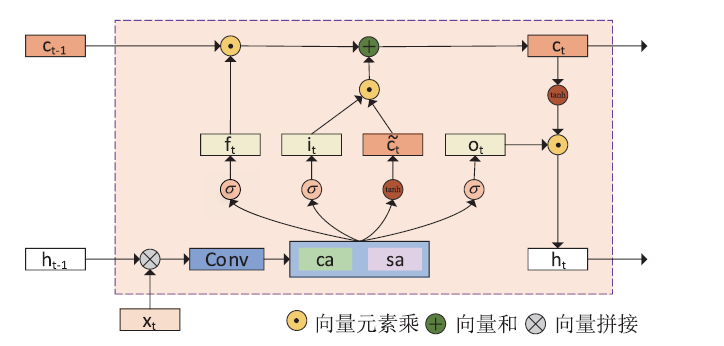

为了使模型能够提取出更具代表性的全局时空特征, 文中对ConvLSTM网络作出了改进。ConvLSTM网络由多个cell组成, 文中在每个cell中加入注意力机制, 增强了网络提取全局时空特征的能力, 同时能更准确地提取出代表性特征。文中将改进后的ConvLSTM简记为CBAM-ConvLSTM, 结构图如图8所示。

图8

Fig. 8

	Figure Option ViewDownloadNew Window
	图8 CBAM-ConvLSTM结构图Fig. 8 CBAM-ConvLSTM structure

由上图可知, CBAM-ConvLSTM网络的计算过程可分为三个步骤：首先将上一时刻的外部状态h_t-1和当前时刻的输入x_t按通道维度拼接在一起, 并进行卷积, 再将卷积提取的特征作为CBAM的输入, 最后通过对CBAM的输出进行切分操作得到遗忘门ƒ _t、输入门i_t、输出门o_t和当前时刻的内部状态c_t。遗忘门ƒ _t决定上一时刻的内部状态c_t-1需要遗忘多少信息, 当ƒ _t=0时表示完全忘记, 当ƒ _t=1时表示完全保留; 输入门i_t决定当前时刻的内部状态$\tilde{\boldsymbol{C}}_{t}$需要保留多少信息, 当i_t=0时表示所有的信息都不保留, 当i_t=1时表示保留全部的信息; 输出门o_t决定当前时刻的内部状态c_t有多少信息需要输出, 当o_t=0时表示不输出, 当o_t=1时表示全部输出。遗忘门、输入门、输出门和当前时刻的内部状态的计算公式为：

f_t =σ (C(W_xf* x_t+U_hf* h_t-1+b_f)) （3）

i_t =σ (C(W_xi* x_t+U_hi* h_t-1+b_i)) （4）

o_t =σ (C(W_xo* x_t+U_ho* h_t-1+b_o)) （5）

$\tilde{\boldsymbol{C}}_{t}$=tanh(C(W_xc* x_t+U_hc* h_t-1+b_c)) （6）

其中W_xf、W_xi、W_xo和W_xc分别为遗忘门、输入门、输出门和当前时刻的内部状态的状态-输出权重矩阵; U_hf、U_hi、U_ho和U_hc分别为遗忘门、输入门、输出门和当前时刻的内部状态的状态-状态权重矩阵; b_f、b_i、b_o和b_c分别为遗忘门、输入门、输出门和当前时刻的内部状态的偏置向量; * 表示卷积操作; C表示CBAM操作; σ 表示sigmoid的激活函数; tanh表示tanh激活函数。

然后, 由上一时刻的状态、输入门、遗忘门和当前时刻的内部状态计算出当前时刻的状态, 当前时刻的内部状态的计算公式为：

$c_{t}=f_{t} \odot c_{t-1}+i_{t} \odot \tilde{\boldsymbol{c}}_{t}$（7）

其中⊙为矩阵的Hadamard乘积。

最后, 用输出门和当前状态相乘得到当前时刻的外部状态, 当前时刻的外部状态的计算公式为：

h_t=o_t⊙tanh(c_t) （8）

本文模型较为复杂, 其中特征提取部分的C3D网络由8层3维卷积和5层池化组成, 卷积核大小均为3× 3× 3; 事件分类部分由2层CBAM-ConvLSTM网络和2层全连接层组成, CBAM-ConvLSTM中的卷积核大小3× 3, 全连接层的神经元个数分别为512、3。由于特征提取部分的C3D网络不但层数较多, 而且参数量庞大, 所以利用迁移学习的方法, 使用Sports-1M体育视频数据集对C3D网络进行预训练。

在训练模型时, 为了使模型快速收敛, 得到局部最优解, 使用交叉熵计算模型的损失, 并使用Adam优化器更新模型的参数。

UCF-Crimes数据集是Sultani等^[18]在2018年提出的监控视频下的异常检测数据集。该数据集分为14类, 共有1 900段监控视频。虽然UCF-Crimes数据集种类多, 数量大, 但是数据集中存在一些严重的问题, 比如, 监控视频的画质差; 部分监控视频中存在镜头切换、重复、尺寸不一; 类别界定不清晰（比如, 纵火和爆炸、虐待和斗殴等）。

所以本文通过对UCF-Crimes数据集进行裁剪、去重、归整等一系列操作, 自建了一个包含打架斗殴、交通事故以及故意破坏3类监控视频的数据集Crimes-mini。打架斗殴类包含两人互殴和多人群架, 这类视频共包含74个; 交通事故类包含汽车之间、汽车与行人之间、汽车与自行车之间发生的碰撞, 这类视频共包含87个; 故意破坏类包含故意破坏或损坏公共或私人财产的行为, 这类视频共包含90个。数据集中的部分视频如图9所示。

图9

Fig. 9

	Figure Option ViewDownloadNew Window
	图9 Crimes-mini数据集样本图像（a：打架斗殴; b：交通事故; c：故意破坏）Fig. 9 Sampling images with Crimes-mini dataset (a: fighting; b: road accident; c: vandalism)

本文在使用Crimes-mini数据集时, 采用定长抽帧的方法在视频中抽取64帧, 由于视频长度不同, 所以抽帧的间隔帧数也不同。最后将每帧图像的大小统一调整为240× 320。

Hockey数据集为常用的暴恐检测数据集, 曲棍球比赛中的打斗视频, 一共有1 000个视频片段, 其中500个为曲棍球比赛中的暴力视频片段, 另外500个为正常曲棍球比赛视频。每个视频片段的分辨率为360× 288, 数据集中部分样本如图10所示。

图10

Fig. 10

	Figure Option ViewDownloadNew Window
	图10 Hockey数据集样本图像（a：暴力视频; b：正常比赛）Fig. 10 Sampling images with Hockey dataset (a: violence in video; b: normal match)

3.2.1 卷积核的设置

本文选用CBAM-ConvLSTM网络作为监控视频犯罪事件场景分类的全局特征提取网络, CBAM- ConvLSTM网络由LSTM、卷积层和注意力机制组成, 其中卷积层用于提取全局空间特征, LSTM用于提取全局时序特征, 注意力机制用于凸显对分类贡献最大的时空区域。由于卷积层提取的全局空间特征是注意力机制和LSTM的输入, 因此卷积层提取全局空间特征的能力至关重要。而卷积层提取全局特征的能力由卷积核决定, 所以本节将CBAM-ConvLSTM网络中卷积核分别设置成1× 1、3× 3、5× 5、7× 7, 在Crimes-mini数据集上通过实验分析不同卷积核提取全局特征的能力, 及模型对犯罪事件视频场景分类结果的影响。不同卷积核的实验结果如图11所示。

图11

Fig. 11

	Figure Option ViewDownloadNew Window
	图11 不同卷积核对准确率的影响Fig. 11 Effect of different convolution kernels on accuracy

图11中的acc1、acc2、acc3、acc4分别表示卷积核为1× 1、3× 3、5× 5、7× 7时准确率的变化曲线。当卷积核为1× 1时, 感受野为1, 无法获取和聚集当前区域与邻域之间的联系, 相当于不同通道间的信息做线性变换, 不能达到提取全局特征的效果。随着卷积核的增大, 感受野也会增大, 但是因为CBAM-ConvLSTM网络每个时间步输入和输出的特征图大小相同, 所以在卷积时需要根据卷积核的大小对输入进行填充, 因为填充的数值是0, 相当于在输入中加入了噪声, 这对特征提取会造成很大的影响, 且这种影响会随着时间步的叠加不断累积。当卷积核为5× 5、7× 7时, 填充后的特征中一半以上的数值为0, 不利于全局特征的提取。只有当卷积核为3× 3时, 既能同时弥补以上缺陷, 又能提取出最有利于分类的全局特征, 所以本文选用3× 3的卷积核。

3.2.2 学习率的设置

学习率是神经网络优化时的重要超参数, 在梯度下降法中, 学习率的取值非常关键, 如果过大就会不收敛, 如果过小则收敛太慢, 在不同的学习率下F1值变化如图12所示。

图12

Fig. 12

	Figure Option ViewDownloadNew Window
	图12 不同学习率对F1值的影响Fig. 12 Effect of different learning rates on F1 value

图12中的F1-1、F1-2、F1-3、F1-4分别表示卷积核为1× 1、3× 3、5× 5、7× 7时F1值的变化曲线, 由图可知, 当卷积核为3× 3时, F1值普遍大于其他三种情况, 再一次验证了上一节的说法。由图11、12可知, 当卷积核为3× 3, 学习率为0.000 8时准确率和F1值达到最大。

本文设计的基于深度学习的监控视频犯罪事件分类算法, 在自建的监控视频Crimes-mini数据集和公开的暴力行为Hockey数据集上进行实验。在实验过程中, 数据集的80%作为训练集, 20%作为测试集。使用训练集进行模型训练, 通过迭代更新参数, 以获得局部最优解; 用测试集评价模型, 并用准确率及F1值作为评价指标。

由于目前学界对监控视频犯罪事件的研究较少, 且本文是在自建的Crimes-mini数据集上进行实验, 所以利用消融实验的方法, 验证所提模型的有效性。实验结果如表1所示。

表1

Table 1

表1(Table 1)

表1 Crimes-mini数据集消融实验结果对比 Table 1 Comparison of ablation tests into the Crimes-mini dataset 编号 模型 准确率/% F1值/% 1 C3D 81.17 79.05 2 ResNet2d+LSTM 84.62 83.24 3 C3D+LSTM 85.86 84.42 4 C3D+Attention+LSTM 86.43 86.04 5 C3D+Attention+ConvLSTM 87.50 87.23 6 C3D+CBAM-ConvLSTM 90.63 87.78 7（本文方法） C3D+Attention+CBAM-ConvLSTM 92.19 90.40

表1 Crimes-mini数据集消融实验结果对比 Table 1 Comparison of ablation tests into the Crimes-mini dataset

对比模型1和3, 可知LSTM提取全局时序特征的能力比C3D更好; 对比模型2和3, 可知先使用C3D聚合局部时空特征比直接使用ResNet2d网络提取空间特征对分类更有益; 对比模型3和4, 可知加入注意力机制后更能凸显有利于分类的时空特征; 对比模型4和5, 可知ConvLSTM比LSTM提取出的全局时空特征更好; 对比模型5和7, 可知在ConvLSTM中加入CBAM之后, 模型提取全局时空特征的能力更强, 分类效果更好; 对比模型6和7, 可知在加入3维通道注意力和3维时空注意力后, 模型局部特征提取能力更强, 更能体现出视频中对分类有益的局部特征。

综上所述, 本文提出的模型7能更好地对监控视频犯罪事件进行分类。为了进一步验证本文模型的有效性, 本文在公开暴恐数据集Hockey数据集上进行消融实验, 表2展示了消融实验结果。为了综合评估本文所提模型的性能, 将本文所提模型与其他几种先进算法进行比较, 对比数据如表3所示。

表2

Table 2

表2(Table 2)

表2 Hockey数据集消融实验结果对比 Table 2 Comparison of ablation experiments into the Hockey dataset 编号 模型 准确率% F1值% 1 C3D 91.48 91.48 2 ResNet2d+LSTM 95.93 95.92 3 C3D+LSTM 97.17 97.16 4 C3D+Attention+LSTM 98.74 98.74 5 C3D+Attention+ConvLSTM 99.00 99.00 6 C3D+CBAM-ConvLSTM 99.20 99.20 7（本文方法） C3D+Attention+CBAM-ConvLSTM 99.50 99.50

表2 Hockey数据集消融实验结果对比 Table 2 Comparison of ablation experiments into the Hockey dataset

表3

Table 3

表3(Table 3)

表3 Hockey数据集上与其他暴力行为检测算法比较 Table 3 Comparison among the violent behavior detection algorithms with the Hockey dataset 编号 模型 准确率/% F1值/% 1 ViF+OViF 87.50 87.40 2 3D-CNN 91.00 90.99 3 Three streams+LSTM 93.90 93.40 4 MoSIFT+KDE+Sparse Coding 94.30 94.00 5 C3D+SVM 96.25 96.00 6 MoIWLD 96.80 96.50 7 FightNet 97.00 97.00 8 ConvLSTM 97.10 97.10 9 3DCNN+ConvLSTM 98.96 98.96 10（本文方法） C3D+Attention+CBAM-ConvLSTM 99.50 99.50

表3 Hockey数据集上与其他暴力行为检测算法比较 Table 3 Comparison among the violent behavior detection algorithms with the Hockey dataset

表3中ViF+OViF是利用光流信息提取出视频的ViF特征（描述观测到的运动幅度的变化）和OViF特征（描述了运动幅度和运动方向的信息）, 再将两种特征结合在一起, 最后使用AdaBoost+Linear-SVM进行暴力视频的检测^[19]; 3D-CNN将2维卷积扩展为3维卷积, 可以同时提取时间和空间上的特征, 最后再对提取的特征进行暴力检测^[20]; Three streams+ LSTM提出将双流网络扩展为三流网络, 每个分支分别使用2D-CNN和LSTM提取特征, 三条分支分别为空间特征提取分支、时间特征提取分支和动态信息特征提取分支, 最后采用分数级融合策略进行检测, 这种方法是针对人-人暴力检测提出的^[21]; MoSIFT+ KDE+Sparse Coding首先采用MoSIFT算法提取查询视频的低层描述, 为了消除特征噪声, 利用基于核密度估计（KDE）的特征选择方法对MoSIFT描述子进行特征选择, 选择最具代表性的特征, 然后采用稀疏编码（sparse coding）将简化的低级描述符转换为紧凑的中层特征, 最后使用SVM分类器进行分类, 得出结果是否为暴力视频^[22]; C3D+SVM使用3D-CNN网络提取视频的时空特征, 再使用SVM分类器进行分类^[23]; MoIWLD先使用高斯滤波器提取MoIWLD描述符, 然后使用核密度估计（KDE）特征选择方法, 从所提描述中去除冗余和无关特征, 然后再使用文中提出的稀疏模型（SRC）得到最后的分类结果^[24]; FightNet将视频帧特征、光流特征和图像加速度特征作为网络的输入, 得到检测分数, 最后将三种分数进行融合得到最后检测结果^[25]; ConvLSTM使用两帧之差作为输入, 使用预训练的AlexNet网络提取视频帧的空间特征, 再使用ConvLSTM网络提取时序特征, 最后再对视频进行分类^[26]; 3DCNN+ConvLSTM使用3D-CNN网络提取视频的短时特征, 然后使用ConvLSTM网络提取视频的高层时序特征, 最后, 利用sigmoid函数进行分类^[27]。

本文所提模型在Hockey数据集上的识别精度达到了99.50%, 优于大多数的暴力检测算法。与传统的暴力检测算法MoIWLD相比识别精度提高了2.70个百分点, 目前大多数的传统方法会使用光流信息, 计算光流信息会大大增加模型的计算量, 无法做到端到端的训练和识别。与深度学习的算法相比, 比目前识别精度最高的3DCNN+ConvLSTM网络识别精度提升了0.54个百分点。

本文方法具有先进的识别精度, 有两方面原因：1）模型采用3DCNN网络和注意力机制提取视频的局部时空特征, 加入注意力机制使得网络在提取局部特征时能够更加准确地定位到视频中行为动作和场景, 是一种高效的视频描述符。2）利用CBAM-ConvLSTM网络对局部时空特征进行建模, 提取视频的全局时空特征, 进一步挖掘出视频的前后联系和视频中的空间信息。
