大华视频监控文件系统属于典型的非通用型文件系统, 其视频监控数据存储结构均由厂商自己定义, 在存有大华视频监控的磁盘中可以在0扇区偏移量为0x0000位置发现文件系统关键字“ DHFS” 标识信息, 十六进制表示为0x44484653342E31, 后面接着存有文件系统的版本信息, 如DHFS4.1｡DHFS文件系统的1扇区至33扇区为保留扇区, 34扇区为系统启动扇区｡第34扇区能够发现引导扇区的标识0x55AA55AA, 并且在相对扇区头偏移量为0x30的位置能够读出DHFS文件系统的块大小信息0x0000000000001000, 占用8个字节, 十进制表示为4096, 单位为扇区, 即DHFS文件系统的块大小为2 MB, 块是DHFS文件系统为视频文件分配的最小存储单位, 块内理论上只能存在单一通道的视频监控文件｡块的存在为优化DHFS视频监控恢复算法起到了十分重要的作用｡值得注意的是, DHFS属于自定义的视频监控系统, 即便同一个版本由于配置的不同底层数据存储的格式也会出现一些差别, 这时需要调查人员根据具体情况加以分析｡

帧是视频监控数据组成的基本单位, 视频监控数据是由许多帧按照一定的顺序组合而成, 帧存在多种类型, 而且帧的大小不固定, 每个帧的起始位置不一定只出现在扇区或块的起始地址, 它可以出现在任何合理的物理地址范围内｡大华视频监控文件中视频帧是由其自定义的网络通讯协议封装RTP载荷的H.264码流组成, 大华视频帧与一般的H.264编码的视频帧是不同的, 它对原始H.264视频数据进行了多次封装｡

由于大华视频每帧中都含有特定的网络通讯协议头部信息和尾部信息, 通过分析帧中网络通讯协议头或尾部的数据特点可以实现对视频帧进行搜索和定位, 经过大量实验发现其帧起始特定标志为大写字母DHAV, 十六进制表示为0x44484156, 帧结束标志为小写字母dhav, 十六进制表示为0x64686176(见图1)｡大华帧头部结构中记录了基本的视频属性信息, 例如帧的编号､帧所属通道号､帧长度以及帧的创建时间等等｡这些属性是视频监控数据进行通道分离与重组的关键信息, 其中与视频监控恢复相关的属性信息, 如表1所示, 头部结构中相对DHAV标识偏移量为0x04描述的是帧类型; 如图1中偏移0x06位置描述通道号, 此帧的通道号是0x0005, 具体含义表示为6通道, 因为通道号是0作为基数表示1通道; 0x08描述的是此帧编号, 考虑到大小端表达形式, 十六进制表示为0x47D0; 相对DHFS偏移0x0C是此帧的长度, 此帧长度是0x00000F80, 十进制表示为3698字节; 相对DHAV偏移0x10是描述此帧的创建时间信息, 十六进制表示为0x39308EBB｡如图1中 dhav后四个字节为帧长度, 十六进制表达式为0x20F8, 转换成十进制为8840字节, 用于校验｡尾部结束标志为小写字母dhav, 具体帧尾部结构见表2｡

表 1

Table 1

表 1(Table 1)

表 1 DHFS帧头部结构 Table 1 Frame head structure of DHFS 偏移量 占用字节 含义 0x00 4 帧起始标识0x44484156 0x04 2 帧类型 0x06 2 帧通道 0x08 4 帧编号 0x0C 4 帧长度 0x10 4 帧创建时间

表 1 DHFS帧头部结构 Table 1 Frame head structure of DHFS

图 1

Fig.1

	Figure Option ViewDownloadNew Window
	图 1 DHFS文件系统的帧头与帧尾Fig.1 Frame head and tail in DHFS

表 2

Table 2

表 2(Table 2)

表 2 DHFS帧尾部结构 Table 2 Frame tail structure of DHFS 偏移量 占用字节 含义 0x00 4 帧结束标识0x64686176 0x04 4 帧长度

表 2 DHFS帧尾部结构 Table 2 Frame tail structure of DHFS

视频监控采用实时文件顺序存储方式, 整体的基本布局结构如图2上所示, 从文件系统数据区可以分析出大华视频监控文件系统的标识, 视频监控存储块大小等信息, 这些参数对于大华视频监控数据的恢复有十分重要的作用, 例如DHFS会实时分配给各个视频通道2 MB存储空间, 该值由启动扇区中相应参数定义, 各通道的视频片段以2 MB为分割, 在磁盘中顺序交替存储, 但是有些情况下也存在连续存放单一通道2 MB视频片段的情况, 假设CHn表示所属通道的2 MB视频片段, 在只有3个通道的视频监控系统中, DHFS文件系统中各通道视频片段存储排列情况如图2下所示, 视频片段代表视频存储过程中一个2 MB的视频数据块, 其中编号为1~6的视频片段为正常录制视频监控的情况, 各个通道视频片段交替存储｡编号6~10属于连续录制同一通道监控视频的情况｡如果DHFS文件系统误格式化或部分视频覆盖的情况下, 视频监控系统的文件系统遭到破坏, 视频监控的恢复需要通过通道分离与重组进行还原, 即分离出1､4､8编号的视频片段, 重组成通道一的视频监控文件, 分离出2､5､9､10编号的视频片段, 重组成通道二的视频监控文件, 分离出3､6､7编号的视频片段, 重组成通道三的视频监控文件｡因此对于DHFS文件系统数据取证问题, 将转化成如何确定2 MB块对齐, 以及如何确定2 MB大小的块属于哪个通道的视频监控文件的问题, 这两问题将在2.2和3中进一步讨论｡

图 2

Fig.2

	Figure Option ViewDownloadNew Window

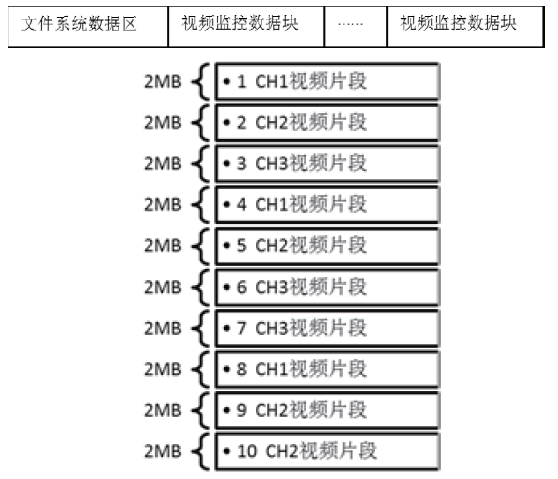

	图 2 视频监控整体的基本布局结构(上)和数据块排列方式(下)Fig.2 Overall layout structure (up) and data blocks arrangement (bottom) of video surveillance

一般情况下, DHFS4.1数据块内全部存储视频数据, 但某些DHFS4.1系统中数据块采用了自定义索引结构, 在块的起始部分加入了关键帧时间索引信息, 起始标识为DHII, 目的是为了方便用户查找特定时间点上的视频监控信息(见图3左)｡相对DHII偏移量为0x6AFAF位置上的十六进制底层数据如图3右上所示, 从图中可以看出通过索引信息可以实现通过时间信息定位查找到对应关键帧的存储位置｡多数的嵌入视频监控系统中采用的时间格式多种多样, 大华视频监控系统中也不例外, 大华监控系统时间采用32位格式, 起始时间为2000年1月1日0时0分0秒｡其中32位二进制数中, 从高到低, 分别用6位表示年, 4位表示月, 5位表示天, 5位表示小时, 6位表示分钟, 6位表示秒｡以图4中的时间0xA648DF38为例, 首先转换成大端字节序0x38DF48A6, 转换过程见图3右下｡值得注意的是转换后的年需要加上2000年, 才能得到最终的时间2014年3月15日20时34分22秒｡此外通过解析时间格式可以在待检验的检材中进行视频监控碎片级数据搜索｡需要明确此时间为大华视频监控中帧创建的时间, 这与视频中显示的起始录制时间会稍有差别, 但是在大多数情况下, 帧创建时间与视频中显示的时间具有对应关系｡

图 3

Fig.3

	Figure Option ViewDownloadNew Window

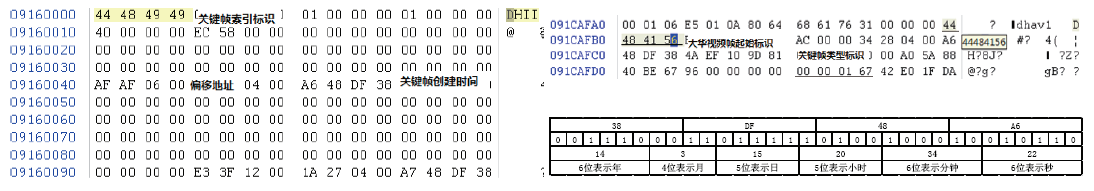

	图 3 大华关键帧时间索引(左)､关键帧查找结果(右上)和视频监控时间格式(右下)Fig.3 Key frame time index (left), key frame search result (top right) and time format (bottom right) of Dahua video surveillance

图 4

Fig.4

	Figure Option ViewDownloadNew Window
	图 4 鉴别数据块分界Fig.4 Identification of data block boundary

块对齐的目的是为了正确分离通道和重组视频, 因为基于DHFS视频监控系统的存储方式分析, 单一块中只能存放某一个通道的视频内容, 如果待恢复视频监控系统中磁盘内容进行了部分的覆盖, 块内信息不完整, 应对剩余未被覆盖的存储空间进行结构还原, 确定块与块间的分割关系, 从而正确的分离通道重组视频文件｡视频监控系统中原始数据未被破坏的情况下, 可以在待检磁盘中找到视频监控数据录制的起始位置作为分块的起始地址, 0x8F60000正常情况下是大华监控录像录制的起始地址｡若是原始数据被破坏的情况下, 应找到具有特征的标识作为起始地址, 例如DHFS4.1中的“ DHII” , 可以作为视频分块的依据｡此外还可以通过找到连续存储空间出现帧中含有不同的通道号的地址范围, 如图4所示, 选取偏移量0x8F60000至0x9360000地址空间为分析对象, 0x915F0CC位置出现DHFS帧头信息, 在0x06偏移量位置, 显示的通道号为0x00, 表示通道1, 同时在接着连续的存储空间0x9160000中发现DHFS帧头信息, 在偏移量0x06的位置, 显示的通道号为0x01, 表示为通道2, 取两帧之间物理地址整数兆位置0x9160000作为块分割的标识地址｡即取磁盘物理地址整数兆地址作为块分割的标识物理地址｡

任意选取集合A={a₀, a₁, …, a_n}中元素a_x, a_y, a_z为研究对象, 其中a_x, a_y, a_z表示为视频存储块的磁盘物理地址｡假定x=0, y=1, z=4｡a_x的起始地址为0x8F6000, a_y的起始地址为0x916000, a_z的起始地址为0x976000, 分块的起始录制时间与结束录制时间的截图, 如图5所示, 块内并没有跳通道, a_x, a_y作为在物理地址上相邻存储的数据块, 分别表示两个不同通道的视频文件｡a_z作为起始地址的视频块中也没有出现跳通道的现象｡

图 5

Fig.5

	Figure Option ViewDownloadNew Window

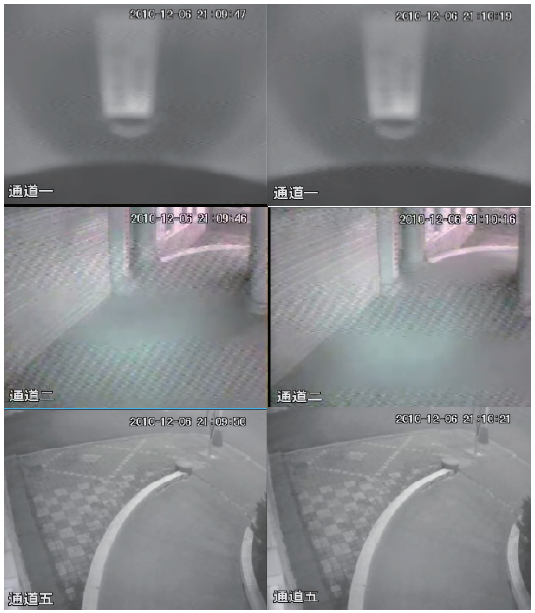

	图 5 块内通道唯一性Fig.5 Channel uniqueness of data block

任意选取集合A={a₀, a₁, …, a_n}中元素a_x为研究对象, 假定x=2其对应底层二进制数据与视频截图的对比, 如图6所示, 帧标识DHAV偏移0x06位置通道号显示为0x02, 因此通道号为3通道, 与画面中显示一致, 帧创建时间0x2B0D526F表示时间为2010年12月6日21时9分47秒, 相对应的视频中记录的起始时间为2010年12月6日21时9分49秒, 相差2 s, 这是由于数据传输过程中延时导致, 属于正常情况｡

图 6

Fig.6

	Figure Option ViewDownloadNew Window

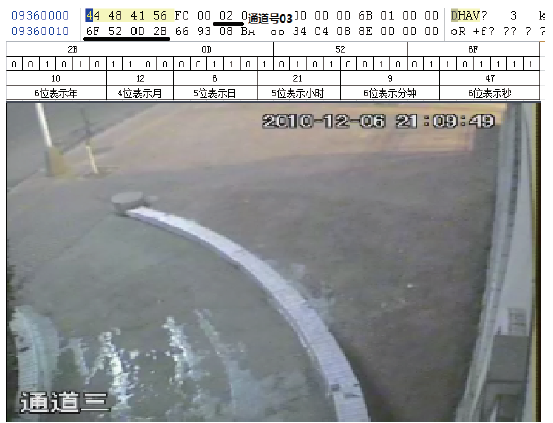

	图 6 通道号与帧创建时间验证Fig.6 Verification of channel number and frame-created time

选取文件系统标识为DHFS4.1的大华监控录像检材, 制作从物理起始开始1.66 GB的磁盘镜像文件, 目的是便于数据分析, 部分实验结果截图, 如图7所示｡实验结果显示该算法按通道号正确区分了各个数据块, 并对连续时间的通道进行了重组, 共恢复出了1.52 GB的视频文件, 共80个｡

图 7

Fig.7

	Figure Option ViewDownloadNew Window

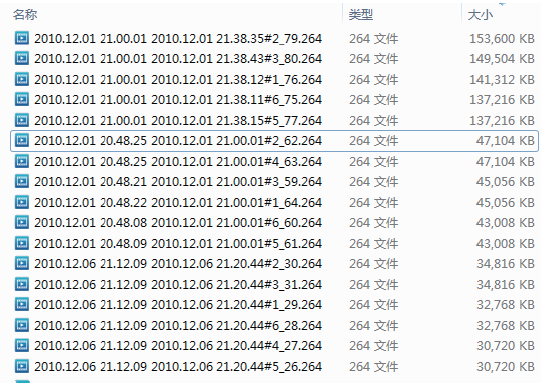

	图 7 部分DHFS视频监控通道分离与重组算法验证实验结果截图Fig.7 Screenshot of partial verification result of DHFS video surveillance channel separation and recombination algorithm

大华视频监控系统作为嵌入式视频监控设备的代表, 其文件系统分析对于其它类型的视频监控系统的分析有较高的借鉴意义, 例如雄迈嵌入式视频监控系统也是采取类似的文件系统存储结构, 但是由于不同品牌嵌入式硬盘录像机的存储结构有较大区别, 如存储起始地址, 帧头标志､结构, 通道､时间的表示多种多样, 因此对于视频监控文件的分类仍然有比较细致的工作可以进行研究｡本文设计的数据恢复思路重点在于通过分析视频监控数据块存储结构以及视频监控帧格式, 以此对嵌入式视频监控数据进行通道分离与重组, 进而更加有效地进行数据恢复和电子取证工作｡
