基础信息采集系统的体系结构（见图1）, 包括采集终端设备、设备数据采集应用平台、应用系统、核心数据库和系统软硬件基础平台等。

应用系统提供直观功能界面, 包括采集、查询、统计、系统管理等。操作界面简单方便、美观大方, 可提供与各专业信息库的接口, 提供数据比对和反馈信息。提供管理功能, 设备数据采集应用平台提供底层对数据的采集和处理操作, 与终端设备和应用系统紧密结合并提供服务。设备数据采集软件平台由采集接口、终端数据服务、集成开发三个部分组成; 采集接口提供对不同终端设备的支持, 辅助数据采集平台完成对终端设备的操作和数据采集, 需要借助不同设备厂商提供的API、SDK或者OCX控件来实现; 终端数据服务为应用系统提供基本能力的支撑, 具体包括设备接入、数据中心服务和数据采集处理服务; 终端数据服务解决终端设备与应用之间多数据源的数据抽取、可靠数据传输、数据转换和集成等; 集成开发提供系统开发和快速扩展功能, 提供统一的设备的接入以及个性化的数据处理能力, 为添加新的采集设备、采集信息提供支持; 数据中心的核心数据库用于存储采集的信息, 在存储容量和存储性能方面要满足用户的需求; 系统软硬件基础平台提供应用系统运行的支撑, 硬件服务器、数据库系统、应用服务器的性能要高; 系统和网络的安全水平要高, 保障系统和数据的安全。

图 1

Fig.1

	Figure Option ViewDownloadNew Window

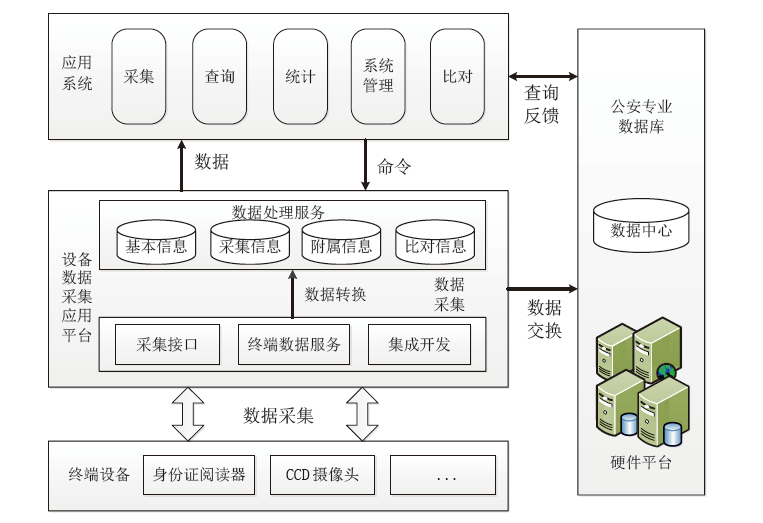

	图 1 系统结构图Fig.1 System structure diagram

基础信息采集系统的数据结构见图2, 全面存储采集的各种信息和采集单位、采集操作人等信息。每一个数据表按照公安机关相关技术规范设置数据项, 例如, 人员信息表设置数据项包括：人员编号、卡号、姓名、别名、出生日期、性别、民族、身份证号码、证件类型1、证件号码1、证件类型2、证件号码2、户籍地区国籍、户籍地区代码、户籍地详址、现住地区国籍、现住址区代码、现住址详址、联系方式、人员类别、体貌特征、身高（mm）、体重（kg）、足长（mm）、DNA编号、虹膜编号、声纹编号、关联案件编号、本次处理情况、简要案情、证件照片、采集单位代码、采集人编号、采集日期、开始时间、保存时间、入库时间、备注等。

图 2

Fig.2

	Figure Option ViewDownloadNew Window

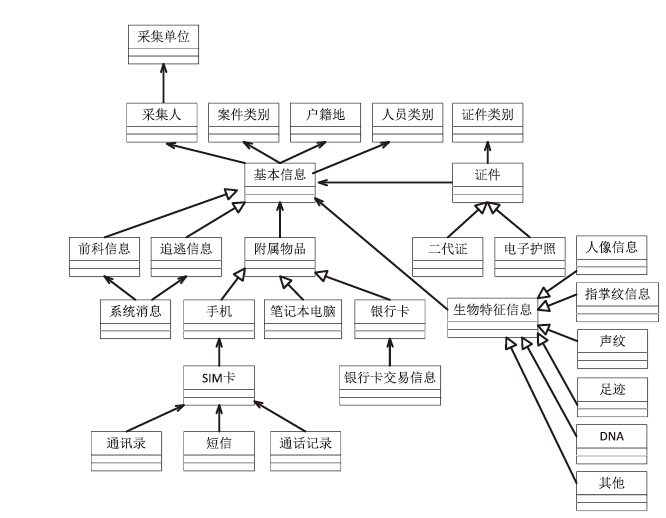

	图 2 数据库设计图Fig.2 Database design diagram

信息采集系统网络拓扑结构包括三个部分：数据中心、采集室和其他公安业务系统。

数据中心是整个业务系统的核心, 服务器和应用系统部署在数据中心, 所有的数据集中存储在核心数据库中。系统管理员通过Web服务器查看数据和管理各个采集客户端的信息采集状况, 监控系统运行情况, 管理系统等。应用服务器负责采集信息的管理、统计分析和数据的上传等。数据库服务器提供数据集中的存储, 采集的信息包括大量的图片文件, 所以应采用专门的磁盘阵列存储设备, 存储容量和性能要高。另外, 需要有专门的数据备份设备和数据安全的解决方案, 保障数据的安全。数据交换平台负责各类异构数据的集成和交换, 需要与不同的公安专业数据库进行对接。采集终端安装信息采集客户端, 安装各种信息采集设备驱动, 通过用户名密码登陆系统, 即可打开集中采集界面, 对人员信息进行统一采集, 采集的数据保存至基础信息采集系统数据库。

系统网络结构模式采用C/S（Client/Server, 客户端/服务器模式）与B/S结构（Browser/Server, 浏览器/服务器模式）的混合模式。系统管理员查看数据和管理各个采集客户端采用B/S结构, Web浏览器负责查看信息采集状况和管理系统; 信息采集室的采集客户端与数据中心软件采用C/S结构, 客户端负责在采集工作台计算机上连接驱动各种信息采集设备, 为客户提供数据采集和上传的服务。B/S结构的服务端采用Java技术开发, 可以快速开发, 开发接口丰富, 可以灵活接入各种数据库和灵活的报表生成, 同时可以部署到多种操作系统。C/S结构的客户端采用C/C++技术开发, 具有以下优点：（1）系统稳定性高。系统接入多种设备, 设备与操作主机通过USB、串口等与本地接口进行通讯, 可避免B/S结构下浏览器需安装多种插件才能实现与本地接口的通讯, 产生插件兼容性和安全性设置问题, 防止浏览器崩溃; （2）系统运行效率高。C/S结构客户端采用高效的C/C++语言, 运行效率高, 可有效避免基于浏览器开发对复杂业务系统反应速度慢、系统出错需要关闭浏览器、导致工作丢失; （3）系统安全性好。可避免由于浏览器、插件的漏洞导致的系统问题, IE浏览器不易受到病毒攻击; （4）基于客户端开发模式可以实现系统自动升级, 无需用户干预。多个设备的驱动和设置可统一打包, 推送到客户端自动安装。

基础信息采集系统包括硬件与软件两部分, 硬件部分包括支持软件运行的计算机, 摄像头、指掌纹采集仪、足迹采集仪、二代证阅读器等设备。软件系统包括各类信息采集设备的驱动程序和软件接口; 可以实现对人员信息的一体化采集的综合采集终端界面; 与各个专业信息库进行连接、实现数据实时上报, 同时将专业信息库的信息比对、碰撞结果及时返回给信息采集客户端的综合反馈管理模块; 其他所需的软件模块。基础信息采集系统各个业务对象之间的交互过程见图3。

图 3

Fig.3

	Figure Option ViewDownloadNew Window

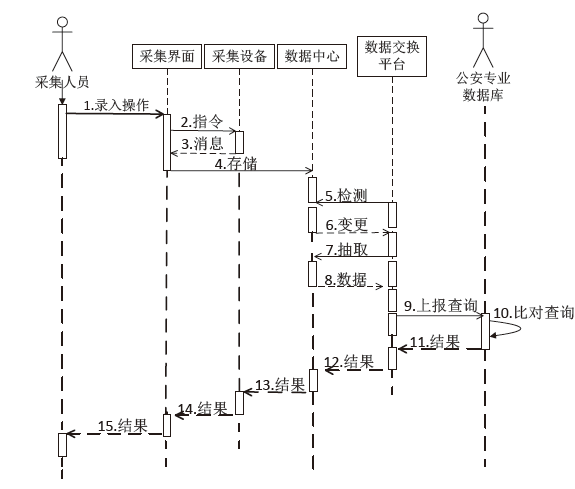

	图 3 系统时序图Fig.3 Sequence diagram

软件系统采用模块化设计, 可支持新的人员信息项、新的采集设备的加入, 方便与新的信息系统的连接。软件系统将采用标准化的数据格式, 提供统一的接口与多种专业信息库进行方便的数据交换。

基础信息采集系统主要包括以下一些功能：信息采集、数据处理、信息查询与反馈、采集接口设计、统计分析、消息管理、系统管理、数据交换接口等。

2.5.1 信息采集 人员信息采集流程如下：（1）利用二代身份证阅读器、身高体重测量仪采集基本信息。前者读取身份证号、姓名、性别、出生年月、地址、照片等信息, 后者采集人员身高、体重等信息, 输入人员体貌特征信息, 还可手工填写其他案件相关信息; （2）利用专业摄像头采集人像照片。配有标尺板, 可自动生成电子标牌, 按照公安部标准, 拍摄被采集人员正面、左侧面、右侧面照片。同时, 对采集的照片进行质量评估, 发出不合格重新采集指令; （3）利用指掌纹采集仪采集指掌纹数据。顺序采集平面指纹、滚动指纹和掌纹数据, 自动生成十指指纹信息卡, 包括人员姓名、性别、身份证号等基本信息以及指掌纹信息, 打印后签字存档; （4）利用足迹采集仪采集足迹数据, 顺序采集左右脚鞋印信息, 测量足长、鞋长等信息; （5）使用专业DNA采集卡采集DNA信息, 自动分配DNA条码, 或由上级法医部门统一下发DNA条码, 通过条码阅读器输入DNA条形码编号; （6）使用其他设备采集声纹、SIM卡等所需信息。

2.5.2 数据处理 对所采集信息进行处理, 包括编辑、添加、删除、信息比对、信息上传等, 同时, 信息应经过校验和审核的程序, 保证数据的可靠。

2.5.3 信息查询反馈 通过与公安专业数据库或警务综合平台对接, 将信息比对碰撞后的反馈信息展示在采集端的综合反馈界面。这部分反馈信息的实现将依赖于系统具体部署的环境, 连接的专业信息库越多, 反馈信息也就越全面。

2.5.4 采集设备接口 系统与多种信息采集设备对接获取采集数据, 在信息采集设备厂商提供的设备接口基础上进行二次开发, 定制采集设备软件接口。（1）二代身份证信息采集接口控制与二代身份证阅读器对接, 自动获取二代身份证存储信息; （2）人像信息采集接口控制与摄像头等人像信息采集设备对接, 按照公安部标准, 拍摄被采集人员照片; （3）指掌纹信息采集接口控制与指掌纹采集设备对接, 获取指纹、掌纹数据; （4）足迹信息采集接口控制与足迹采集器对接, 采集鞋印信息; （5）声纹信息采集接口控制与声纹采集器对接, 采集有效声纹数据; （6）手机SIM卡采集接口控制与SIM卡采集器对接, 采集SIM卡信息; （7）其他设备采集接口。

2.5.5 信息统计 系统管理员对所有基层队所的人员采集情况、人员上报情况、人员查询反馈情况进行统计, 生成统计报表。可以设置查询条件, 包括时间段、采集单位、采集人员等不同的方式显示统计数据。

2.5.6 消息管理 进行消息推送提醒, 提供便捷全面的消息查看功能。

2.5.7 系统管理平台 平台包括（1）基础数据管理：各种数据字典的管理, 例如, 人员类别、案件类别、国籍、民族、证件类别等字典数据; （2）权限管理：主要包括部门维护、用户维护、操作员维护, 通过授权的方式达到权限管理。包括部门管理、用户管理、角色管理等内容。基本用户是各个基层队所, 分别属于不同的分局, 分局又属于不同的市局, 形成多级部门的关系。用户只能查看自己管辖范围内的数据, 上级部门可以查看下级部门的数据。不同用户角色所具有的操作权限也不相同, 可以通过角色信息管理模块将不同的操作权限、页面查看权限分配给不同的用户; （3）采集设备管理：配置不同采集设备的连接参数信息; （4）系统日志管理：记录、查看系统用户登录、执行操作等日志信息。

2.5.8 数据交换平台 数据交换平台用来与不同的专业信息库对接, 负责各类异构数据的交换。数据交换平台主要包括数据的抽取、传输、加载、事件监测、消息的发送和接收等功能。通过任务定义的方式定义数据处理流程, 完成在各种网络条件下的数据复制和传送操作。数据交换平台应支持多种类型的数据作为信息交换的对象, 包括关系数据库的数据、XML文件和普通文件。系统提供增量复制功能, 即保证在上一次已经传输过的数据只要在这期间没有任何变动, 下一次传输时将被忽略, 这样能够节省资源和提高性能。任务可以手工执行和自动执行, 用户一旦定义了自动执行的任务, 系统会根据设定的条件自动地将数据从源数据端复制到目的数据端, 并进行自动加载。
