光谱成像方法显现涂抹字迹1例
引用本文
刘万鹏, 张伟. 光谱成像方法显现涂抹字迹1例[J]. 刑事技术,2014,29(3): 67-68
[J]. Forensic Science and Technology,2014,29(3): 67-68
Permissions
[J]. Forensic Science and Technology,2014,29(3): 67-68
Copyright©2014, 《刑事技术》编辑部
《刑事技术》编辑部
光谱成像方法显现涂抹字迹1例
关键词:
光谱成像; 红外照相; 涂抹字迹; 文件检验
中图分类号:DF793.2
文献标志码:B
文章编号:1008-3650(2014)03-0067-02
1 案件简介

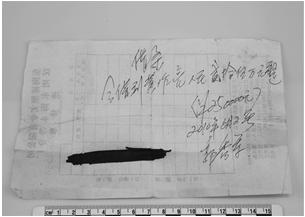

某年9月, 某市经侦部门送检一张欠条(见图1)。该欠条客体为工厂送货单, 由蓝色圆珠笔书写而成, 记载时间为xxxx年6月, 距送检时已3年有余, 欠条下部有一处黑色墨水涂抹痕迹。据推测, 该黑色墨水下应覆盖有字迹, 现办案单位请求检验显现被墨水涂抹后的字迹。
2 检 验
2.1 红外反射照相检验
针对墨水覆盖原书写字迹的显现, 国内一般采用红外反射照相方法。笔者遂使用CCD+连续红外滤光片进行拍摄。检验设备为英国Andor公司的全波段CCD检验仪, 光源为卤素灯。采用均匀配光法, 光圈为F4, 拍摄距离为20cm, 曝光时间为0.6s, 滤光片波长选择为760nm。由于镜头视野有限, 且分段拍摄不会影响检验效果, 故对涂抹字迹由左至右分成3个部分依次拍摄, 获得图像, 隐约看见被墨水覆盖处为“ 2011年2月2× 起(25× × × × )” 的字样(× 处为模糊字迹), 但仍有部分字迹无法确认。且图片整体反差较小, 字迹微弱, 较难观察。遂决定尝试其他方法, 以求得更好效果。
2.2 光谱成像技术检验
选用光谱成像技术进行检验。检验设备为CRI公司的Nuance VX多光谱检验仪, 光源为卤素灯。采用均匀配光法, 光圈为F4, 拍摄距离为15cm, 起始(start)波长为420nm, 结束(end)波长为720nm, 间隔(step)波长为20nm, 曝光时间设置为120ms, 连续曝光。然采取由左至右分成3个部分的方法进行拍摄, 得到了3个部分的影像立方体(见图2)。获得立方体后, 使用设备自带的Nuacne软件进行进一步处理。由于黑色墨水强烈吸收可见光, 致使图像整体呈黑色, 难以区分字迹颜色和墨水颜色, 从而无法在图像上选取特征点进行解混(Unmix)操作。进一步使用真实成分分析(RCA, Real Component Analysis)功能进行处理。RCA功能主要是探索某一区域内的光谱特征, 从而确定该区域内的具体光谱数量。使用RCA功能后, 效果显著, 反差适中, 被涂抹的字迹清晰可见, 字体内容为“ 2011年2月20号起(250000.00)” 。与之前的红外反射照相比较起来, 光谱成像效果明显(见图3)。
 | 图2 光谱成像得到的影像立方体(预览图像) |
 | 图3 经过光谱成像技术处理后的结果 |
3 讨 论
光谱成像的影像记录技术将常规影像记录的单一亮度分布信息扩展到亮度分布和光谱性质双重信息[1]。运用光谱成像可以区分二者间差异很小的相近颜色, 这一点, 是常规光学照相无法达到的。因此, 光谱成像技术在光学检验中将会有巨大的发展空间。
本例蓝色圆珠笔字迹被黑色墨水涂抹, 且书写时间长达3年。笔者认为, 虽然字迹被墨水涂抹, 但不表示蓝色字迹完全被黑色墨水覆盖, 而是在字迹上产生了蓝色字迹与黑色墨水的颜色混合。这种混合颜色常规照相无法区分, 但光谱成像却能区分。此外, Nuance软件使用手册认为, RCA功能主要适用于荧光照相, 在可见光照相中可能无法得到良好的结果。实验表明:不应拘泥于固有方法, 可以在实际工作中大胆尝试。
按照传统方法运用红外反射照相得到的结果差强人意; 尽管黑色对可见光具有强吸收性, 但运用光谱成像拍摄得到的效果却非常显著, 这显示出光谱成像技术的先进性。
