一种水下金属物证探测器的设计

引用本文

郭丽莉, 康艳荣, 周冬林, 李效鲁. 一种水下金属物证探测器的设计[J]. 刑事技术,2014,39(1): 34-36
GUO Li-li, KANG Yan-rong, ZHOU Dong-lin, LI Xiao-lu. Development of metal detector for underwater evidence recovery[J]. Forensic Science and Technology,2014,39(1): 34-36 复制到剪切板

Permissions

《刑事技术》编辑部

一种水下金属物证探测器的设计

郭丽莉, 康艳荣, 周冬林, 李效鲁

公安部物证鉴定中心,北京 100038

作者简介:郭丽莉(1979—),女,山西人,助理研究员,硕士研究生,主要从事电子物证检验鉴定工作。Tel:(010)63436729; E-mail:guolili88@126.com

基金: 公安部应用创新计划项目(No.2010YYCXGAES102)

摘要

目的设计一种水下金属物证探测器,用于公安人员在池塘、沟渠、水井等水域中搜寻金属类物证。方法采用金属探测技术、水下视频采集技术和无线传输技术相结合,实现探测器的多功能特性。结果在深度不超过4m的水域中,借助探测器可以准确搜寻到金属物证。结论该探测器具有金属探测以及视频图像采集、无线发送和保存的功能,能满足一定范围内搜寻水下金属物证的工作需求。

关键词: 探测器; 水下金属物证; 水下视频; 无线传输

中图分类号:DF793.2 文献标志码:A 文章编号:1008-3650(2014)01-0034-03

Development of metal detector for underwater evidence recovery

GUO Li-li, KANG Yan-rong, ZHOU Dong-lin, LI Xiao-lu

Institute of Forensic Science, Ministry of Public Security, Beijing 100038, China

Abstract

A metal detector for underwater evidence recovery was developed. The detector utilized the metal detection technology, underwater video acquisition technology and wireless transmission technology. The metallic objects at a maximum depth of 4m can be detected with this equipment.

Keyword: metal detector; underwater; evidence; underwater video

Show Figures

近几年随着罪犯反侦查意识的不断提高, 为了销毁证据、逃避侦查, 犯罪分子常常绞尽脑汁将刀具、枪支等作案工具、行凶器械丢弃在水井、河塘、沟渠等不易被公安人员发现和提取的水域中, 给案件的侦破和取证工作带来重重障碍。目前公安人员搜寻水中金属物证的方法还主要是将水抽干或下水摸排, 操作困难、工作繁琐且耗时长。因此根据以上工作需求, 非常有必要针对水下环境以及金属物证的特点, 研发一款操作方便、功能齐全、性价比高的辅助设备, 降低操作难度, 提高搜寻效率。

目前在地下探宝、食品安全、安防检查等行业领域, 有地下金属探测器、传送带式金属检测器、手持式便携探测器和通道式安检门等多种金属探测设备广泛应用^[1]。因此借鉴上述设备的设计原理, 通过结构设计、防水设计, 将金属探测技术应用于警用勘查, 辅助公安人员搜寻水域中的金属物证。

但就实际情况而言, 水域中常常会存在其它金属物体, 对金属探测器的搜寻工作产生一定干扰, 所以单纯依靠金属探测, 公安人员还无法准确判断被测物是否为搜寻目标。随着电子技术和数字视频技术的发展, 高分辨率的CCD 传感器、水下小型摄像机等相关产品不断更新并被广泛应用。因而将水下视频和金属探测功能相结合, 可以有效搜寻被丢弃在池塘、沟渠、水井等水域中的金属物证。借助该设备, 公安人员不必下水或将水抽干, 就可以在水面上开展搜寻工作, 从而降低了在恶劣环境下的工作难度, 减少工作量。

另外, 随着无线技术的迅猛发展, 无线图像传输也逐渐被广大用户看好, 尤其近几年在公安指挥系统中占据了重要的位置, 发挥了关键作用, 因此笔者在探测器中增加视频图像无线传输和保存的功能, 不仅能实现搜寻现场在远程指挥平台上可视, 也可实现物证的溯源, 为探测器的功能增添了一大亮点。

1 材料和方法

根据工作需求, 设计一种水下金属物证探测器(见图1)。该探测器集金属探测和水下视频显示、存储以及无线传输功能为一体, 主要由金属探测装置、视频采集、显示装置和无线传输、存储装置组成。

探测对象:不锈钢匕首、螺丝刀、剪刀。

探测环境:含有泥沙、草根等杂质的池塘。

探测设备:水下金属物证探测器样机。

	Figure Option View Download New Window

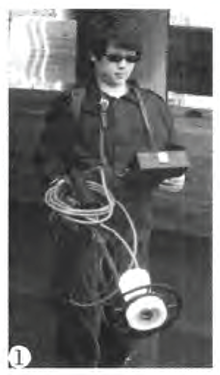

	图1 水下金属物证探测器;

	Figure Option View Download New Window
	图2 金属探测示意图

1.1 金属探测装置

1.1.1 设计原理根据电磁感应理论可知:当发射线圈中通过交流电时, 会产生一个迅速变化的磁场; 移动线圈, 当金属物体进入这个变化的磁场时, 在金属物体内部能产生涡电流; 涡电流又会产生反向磁场, 倒过来影响原来的磁场, 引发原磁场变化; 通过检测原磁场的变化, 并利用放大器将磁场变化的微弱信号放大, 进而转化为声音信号和灯光信号, 提示金属物体的存在。其中, 感应信号的大小取决于金属尺寸和导电性能等因素, 检测器的灵敏度随着检测范围的增大而降低。

通过比较借鉴, 设计本金属探测装置以单片机为核心, 由探测线圈、波形转换电路、采样保持器、放大器、A/D转换器、D/A转换器、报警电路组成探测电路。通过波形转换电路在探测线圈内生成正弦波电流, 从而在线圈周围的空间产生一个正弦交变磁场; 根据金属切割磁力线引起正弦波磁场的相位偏移来敏感识别金属, 通过警示灯和蜂鸣器报警提示操作人员^[2]。

1.1.2 装置材料为了减小移动过程中的水下阻力, 方便水下摄像机采集图像, 探盘设计为中空环状结构, 密封防水; 探盘选用ABS747材料, 同时在探盘顶部覆盖铝箔, 阻隔探盘上方的电磁波干扰。探测线圈包括发射线圈和接收线圈, 均匀环绕低线性阻抗的镀银铜线。探测装置操作杆选用高强度铝合金不锈钢管, 设计魔术卡口, 通过伸缩内套管调节操作杆长度, 既能满足在不同深度的水域中使用, 又方便携带。另外根据力学原理, 将操作杆末端设计为弧形结构, 达到操作省力的效果。

1.2 视频采集显示装置

1.2.1 装置设计原理视频采集显示装置负责视频图像采集、编解码、压缩处理以及显示。视频图像采集主要由摄像机完成, 为了保证在光线较暗、水质浑浊的水下采集到可辨认的图像, 经过电路设计和结构设计, 在摄像机外围增加低照度下可自动开启的LED红外灯和白光灯, 且摄像机整体结构抗碰击、抗低温、抗压、防水、防腐防锈。视频处理器的主要任务是视频编解码和视频压缩等图像处理, 采用DSP+FPGA的硬件架构, 其中DSP负责视频压缩处理运算, FPGA负责外设扩展。视频处理器以DSP芯片TMS320DM643为核心, 包括视频数模转换器 ADV-7125、视频解码器(Video Decoder)TVP5150AM1PBS、视频编码器(Video Eneoder)SAA712lH、复位芯片TPS3823、实时时钟RTC、SDRAM、Flash。DSP芯片通过64bit数据线、20bit地址线的EMIF接口连接SDRAM、FPGA、Flash, 通过8/16bit的视频端口连接视频编解码器TVP5150AM1PBS、SAA7121H以及视频DAC ADV7125。FPGA外设扩展模块使用Altera公司的Cyclone EP2C35, 利用FPGA并行处理的特点, 扩展了无线通讯接口^[3]。视频压缩算法采用MPEG-4 标准, 针对视频对象的形状、运动和纹理三类信息进行编、解码, 通过块运动估计/补偿技术减小时间冗余, 通过DCT变换减小空间冗余, 从而实现视频数据的压缩, 在保证清晰度的情况下提高传输效率, 节省存储空间^[4]。

1.2.2 装置材料摄像机为SONY FCB-EX系列中的480CP彩色摄像机, 为满足装置抗碰击、抗压力、防水、防腐防锈, 外壳材料选用进口ABS材料、钢化玻璃和进口硅橡胶密封圈, 并用环氧树脂灌封。视频图像由8寸手持式TFT型液晶显示器显示, 有工业级强固性铝面板外壳, 分辨率可达800(H)× 600(V), 响应时间可达6ms, 有自动背光系统, 可随环境亮度自适应调节背光, 色彩逼真。

1.3 无线传输和视频存储装置

1.3.1 装置设计原理无线传输采用COFDM技术, 该技术具有卓越的绕射、穿透能力, 优异的抗干扰性能, 很强的信号抗衰落能力, 适合移动视频传输领域的应用^[5]。无线收发控制盒嵌入手持显示器中, 其中接收器通过频段选择可接收四路视频信号, 显示四套设备的探测图像。另外无线传输采用开放式通讯协议, 可实现与其他COFDM无线数据收发平台协同工作。

无线接收器的信号通过嵌入式上位机PC104及其操作系统的软件完成视频图像的存储操作^[6], 可选择保存图像文件或视频文件, 并具有移动帧测和预录功能。

1.3.2 装置材料无线收发控制盒采用防静电、防磁场干扰的铝制外壳。无线接收的视频图像由5″手持式TFT型液晶显示器显示, 分辨率可达640(H)× 480(V), 响应时间可达6ms, 色彩逼真。图像存储在32GB 的SD存储卡中, 并配置红外遥控器。

2 实验结果

在池塘中放置探测对象, 移动探测器, 根据声光报警提示探测金属物体, 并通过手持液晶显示器查看水下视频图像, 进一步辨认探测对象。探测过程中的视频图像通过无线传输装置发送, 由视频存储装置遥控器完成保存, 具体实验结果如下:

(1)刀体长度为10cm的不锈钢匕首, 金属探测距离可达到19cm; (2)金属部分长度为7cm的剪刀, 金属探测距离可达到15cm; (3)金属部分长度为10cm的螺丝刀, 金属探测距离可达到23cm;

辨认视频截图见图3~图5:

	Figure Option View Download New Window
	图3 匕首辨认视频截图;

	Figure Option View Download New Window
	图4 剪刀辨认视频截图

	Figure Option View Download New Window
	图5 螺丝刀辨认视频截图

3 讨论

实验表明, 该水下金属物证探测器能够满足深度在4m以内的池塘、沟渠、水井等水域中使用。在视频图像可分辨的水域中, 探测器通过金属探测功能搜寻金属物体, 通过视频图像进一步辨认, 可准确发现金属物证; 同时视频图像无线传输以及保存的功能也贴合现阶段公安工作的需要。该探测器的研发能够为公安人员减轻工作量, 是一款集多种实用技术和功能于一体的、实用性强的警用辅助装备。

由于研究周期和研发经费等因素有限, 该探测器在结构设计和图像清晰化方面还有很多有待进一步优化改进, 例如增加打捞工具和图像清晰化处理, 将是下一步研究完善的方向。

The authors have declared that no competing interests exist.

参考文献

View Option

[1]	张忠祥. 基于ATmega8515控制的金属探测器研究[D]. 山东大学, 2009: 24-45. [本文引用:1]
[2]	许卓兵, 田蔚风, 季钢, 等. 便携式金属探测仪的设计[J]. 电子技术, 2001: 52-54. [本文引用:1]
[3]	刘佳旭. 基于DSP 的水下视频压缩编码系统研究[D]. 中国海洋大学, 2010: 4-54. [本文引用:1]
[4]	肖忠炳. 基于DSP和Vxworks的MPEG-4视频采集压缩系统的技术研究[D]. 哈尔滨工程大学, 2006: 17-19. [本文引用:1]
[5]	马荣生, 吴晓飞, 张利华. 试析COFDM无线传输技术的特点及在技侦中的应用[J]. 警察技术, 2009: 28-30. [本文引用:1]
[6]	丁超. 基于PC104的视频采集系统设计[D]. 哈尔滨工程大学, 2010: 5-30. [本文引用:1]
